1. Réamhrá

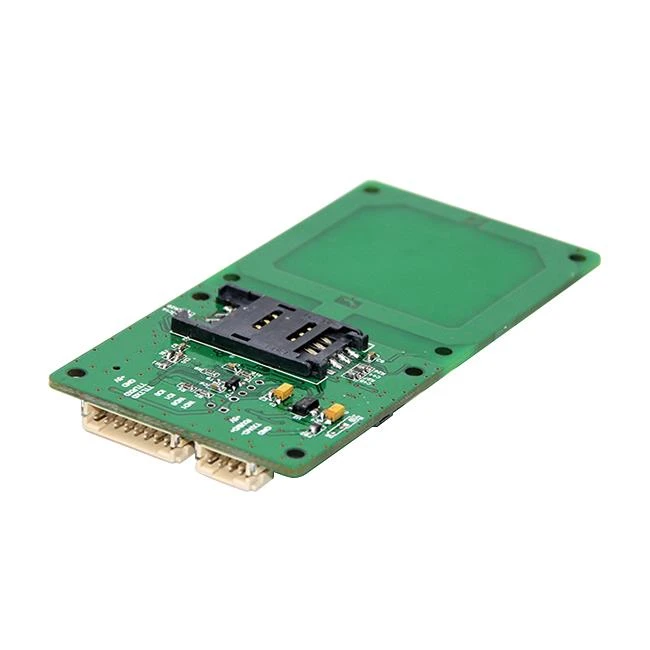

Is é RCR-334X modúl scríbhneoireachta léitheoireachta cárta leabaithe ardfheidhmíochta, is féidir le cárta sraith MIFare1 (S50 agus S70), ISO 14443A, B, ISO 15693 agus cárta SAM, RS232 / USB / TTLinterface a léamh agus a scríobh.
Fógra tábhachtach: Tá RCR-334X comhoiriúnach go hiomlán le haghaidh RFM-130, RFM-131, RFM-132 agus RFM-133
3.Features
● léamh / scríobh cárta RF, ag comhlíonadh ISO14443A & B & ISO15693
● Tomhaltas cumhachta íseal, oibriú éasca, méid beag
● Le feidhm na limistéar stórála sonraí léitheoireachta / scríbhneoireachta
● minicíocht oibríochta 13.56MHz
● Cárta a lorg go huathoibríoch
● Rogha comhéadan RS232 / USB / TTL
● Fad: Cineál A: 0 ~ 8cm, cineál B: 0 ~ 5cm, ISO15693: 0 ~ 10cm
● Toise: 100mm (L) x 50mm (W) x 10mm (H)
4.Trianta
Príomh-chomhéadan J1 (6 * 2.0mm)
Úsáidte le haghaidh RS232 agus USB cumarsáid, Cur síos ar an sainmhíniú PIN:
Pin1 ---- GND
Pin2 ---- VCC (DC + 5V)
Pin3 ---- GND
Pin4 ---- RS232.RX nó RS485.B nó USB.D +
Pin5 ---- RS232.TX nó RS485.A nó USB.D-
Pin6 ---- GND
1.2.2 Comhéadan leathnaithe J2 (8 * 2.0mm)
Úsáidte le haghaidh cumarsáide TTL, cur síos sainmhínithe PIN:
Pin1 ---- VCC (DC + 5V)
Pin2 ---- GND
Pin3 ---- TTL.RXD
Pin4 ---- TTL.TXD
Pin5 ---- GPIO0
Pin6 ---- GPIO1
Pin7 ---- Wiegand.D0
Pin8 ---- Wiegand.D1
Nóta: Is féidir modúl scríbhneora léitheoirí cárta RFID a neadú go héasca i láthair, rialú rochtana, iompar poiblí, tomhaltas, agus aon chórais críochfoirt eile.
